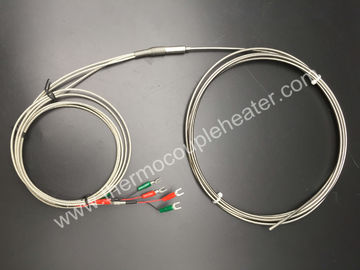

ThermocupleのタイプKのTriplex適用範囲が広い調査の長さ3500mmの鉱物は装甲を絶縁した
製品の説明:

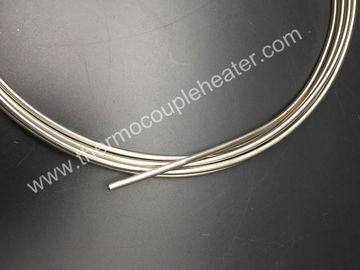

ミネラル絶縁された熱電対ケーブルに熱電対の基材の2つから8つのコンダクターが付いている金属の外の外装がある。絶縁材は非常に圧縮された金属のoxidの粉（MgO）からなされる。
ミネラル絶縁されたケーブルは高温適用のために特に厳密な条件が機械の、化学および電気安定性に関してあるところはどこでも設計され、使用される。
| 利用できる外装の直径 |
0.25mmから12.7mmから |
| 利用できる口径測定 |
J、K、T、E、N
|
| 外装材料 |
304ステンレス鋼
316ステンレス鋼
310ステンレス鋼
Inconel 600
Incoloy800
|
| ワイヤー数 |
のTriplex二重単信 |
| 外装材料 |
連続的な最高。温度 |
溶ける温度 |
アプリケーション ノート |
| 304 |
900°C |
1400の°C |
腐食および酸化へのよい抵抗 |
| 316 |
925°C |
1370の°C |
よい耐食性および強さ高温（Mo）ではうため。リンおよびaetic酸で凹む傾向に抵抗する。抵抗の硫酸の混合物。 |
| 310S |
1100の°C |
1400の°C |
高温強さおよびスケール抵抗。envirnomentsを浸炭し、減らすことへのよい抵抗。抗する高温（高いNI Cr）で硫黄のガスに |
| INC600 |
1150の°C |
1400の°C |
高温の高いcorrisionの抵抗。高く熱い強さ。sulphur-free環境で使用される。酸化し、減少大気Resists。 |
| コンダクター |
口径測定 |
正確さ |
| 私 |
| 許容 |
温度 |
| NIのCr - NI Si |
K |
1.5または0.4%t |
-40~1000 |
| NIのCr Si- NI Si |
N |
-40~1000 |
| NIのCr - Konstantan |
E |
-40~800 |
| Konstantan - Fe |
J |
-40~750 |
| CU - Konstantan |
T |
1.5または0.4%t |
-40~350 |
| Pt RH 10 - Pt |
S |
1または1+ （t-1100） x0.003 |
0~1600 |
| Pt RH 13 - Pt |
R |
0~1600 |
| Pt RH 13 - Pt RH 6 |
B |
--- |
--- |
特徴:
1. ステンレス鋼の外装304、310、316、321SS
2.おおうInconel 600
3. J、K、N、Tの利用できるEワイヤー口径測定
4. MgOを持つM.I. Cable
5.高い純度および標準MgO
6.インチおよびメートル直径
7. .010" 0.50"に直径
8.特別な限界SLEか標準等級
9。溶接されるか、曲げられるか、または形作ることができる
10.抵抗高温および圧力
適用:
ミネラル絶縁された熱電対ケーブルの使用は土台が困難である、そしてところで柔軟性の高度が要求される区域で好まれる。最低の曲げ半径はミネラル絶縁されたケーブルの外の直径3倍のである。技術および製造業の革新はこれらのケーブルが標準化された熱電対およびRTDsの製造、特にと自動車センサー技術で産業測定および制御技術で材料としてますます頻繁に使用されることを可能にした。
