Co.、株式会社を設計するウーハンの全体的な金属
ヒーター及びセンサーの先駆的製造業者
起源の場所: | 中国 |
証明: | ISO9001 |
最小注文数量: | 快調 |
---|---|
価格: | negotiable |
パッケージの詳細: | あなたの要求によるカートンか木枠または |
受渡し時間: | 3~20 仕事日 |
支払条件: | T/T か L/C または paypal |
供給の能力: | 1 ヶ月あたりの 300000 のメートル/メートル |
製品名: | ミネラルは、熱電対絶縁ケーブル | アプリケーション: | 産業温度検出器 |
---|---|---|---|
直径: | 0.25mm~12.7mm | 精度: | クラス I |
口径測定: | 口径測定 K、J、E、T、N、S、R、B | コア: | 、複式アパート単信、Triplex |
コンダクター: | 2 本のワイヤー、4wires、6wires | 外装材料: | SS304、SS321、SS310、SS316、INCONEL600、NICROBEL |
ハイライト: | 鉱物によって絶縁される金属によっておおわれるケーブル,ミネラルは、ケーブルを加熱絶縁 |

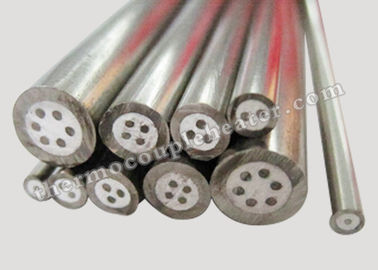

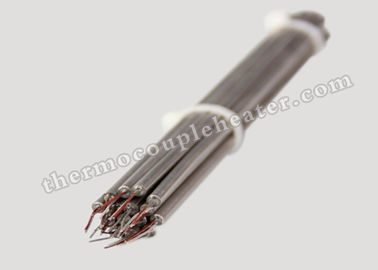

K J TのE Nの温度検出器のための鉱物によって絶縁される熱電対ケーブルをタイプして下さい
1. 製品の説明
鉱物によって絶縁される熱電対ケーブルは熱電対を作り出す中心材料です。それは普通Inconelのステンレス鋼か外装、酸化マグネシウムの(MgO)の粉および熱電コンダクターから成り立ちます。酸化マグネシウムの(MgO)の粉は外装で外装と熱電コンダクター間の分離そして電気分離を維持するために気分にさせられます。高温および圧力で安定しているので酸化マグネシウム(MgO)はMIの熱電対ケーブルのために絶縁材としてできれば使用されます。それは高い電気の抵抗を提供し、また経済的です。
2. 特徴
1)。 金属の外装は汚染から内部の熱電対のコンダクターを保護できましたりそれに湿気を防止、溶接できる、密集したおよび機械的に強くさせます。
2)。 MIによって絶縁される熱電対ケーブルは小さい直径の熱電対を作ることを容易にします;
3)。きちんと作られたケーブルの小さい固まりそして高い熱伝導性は終了する熱電対アセンブリの速い熱応答を可能にします。
4)。 異なった外装材料は腐食物および非常に高温度の環境に対して強い抵抗を提供するために選ぶことができます。
3.鉱物によって絶縁される熱電対の外装材料
1)。 SS304
最高。温度:900°C (1650°F)。
この外装材料は低温で最も広く利用されています。化学薬品、食糧、飲料および耐食性がまた低価格の防蝕外装材料である、絶対必要である他の企業で主に使用されて。482°Cへの871°C (1600°F)範囲への900°の有害な炭化物の沈殿物に応じて。
2)。SS321
最高。温度:871°C (1600°F)。粒界腐食のために安定するチタニウムを除くステンレス鋼304にかなり類似した。SS321が871°C (1600°F)範囲に482°の炭化物の沈殿物への感受性をへの900°克服するのに使用されています。主要出願は宇宙航空および化学です。
3)。SS316
最高。温度:900°C (1650°F)。それはオーステナイトのステンレス鋼の等級の最もよい耐食性です。H2Sのよい耐食性。食糧および化学工業で大抵使用されて。482°への871°C (1600°F)範囲への900°の有害な炭化物の沈殿物に応じて。
4)。SS310
最高。温度:1150°C (2100°F)。に類似したしかし機械および耐食性の304のSSよりよくして下さい。 熱抵抗でまたよい。SS310は25%のCr、20% NIを含んでいます。304のSS延性がある。
5)。Inconel 600
最高温度:1177°C (2150°F)連続的;1260°C (2300°F)断続的。類似した600を驚くべき酸化抵抗のためのアルミニウムの付加と合金にするため。、特によいよいクリープの破裂の強さの浸炭の環境で高温耐食性のために使用される。 真空の炉で使用することができません!538°に760°C (1400°F)温度較差への1000°の延長された暖房によって粒界の攻撃に敏感。
4. 口径測定の許容
コンダクター |
口径測定 |
正確さ |
|||
I |
II |
||||
許容 |
温度 |
許容 |
温度 |
||
NIのCr - NI Si |
K |
1.5または0.4%t |
-40~1000 |
2.5または0.75%t |
-40~1000 |
NIのCr Si- NI Si |
N |
-40~1000 |
-40~1000 |
||
NIのCr - Konstantan |
E |
-40~800 |
-40~800 |
||
Konstantan - Fe |
J |
-40~750 |
-40~750 |
||
CU - Konstantan |
T |
1.5または0.4%t |
-40~350 |
1または0.75%t |
-40~350 |
Pt RH 10 - Pt |
S |
1または1+ (t-1100) x0.003 |
0~1600 |
1.5または0.25%t |
0~1600 |
Pt RH 13 - Pt |
R |
0~1600 |
0~1600 |
||
Pt RH 13 - Pt RH 6 |
B |
--- |
--- |
600~1700 |
5. 適用
鉱物によって絶縁される熱電対ケーブルは温度検出器-熱電対のために主に使用されます
そして最も厳しい腐食性の条件の下で使用され、長く供給することができるRTD、
長さは他の金属に適切な技術が使用されるとき容易に溶接されるか、またはろう付けされ。
