Co.、株式会社を設計するウーハンの全体的な金属
ヒーター及びセンサーの先駆的製造業者
 |
| 起源の場所: | 中国 |
| ブランド名: | GME |
| 証明: | CE & ISO |
| モデル番号: | - |
| 最小注文数量: | 10個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出カートン箱 |
| 受渡し時間: | 7-15仕事日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン、PayPal |
| 供給の能力: | 月産2万個 |
| 製品名: | ケーブルのヒーター | 熱電対: | J をタイプして下さい |
|---|---|---|---|
| アプリケーション: | 熱いランナーのプラスチック型 | 材料: | ステンレス鋼 304、316 |
| 耐湿性: | IP 65 | 絶縁された材料: | Comressed MgO |
| 保証: | 1 年間 | 導線の長さ: | 1000 の mm またはカスタマイズされる |
| ハイライト: | 電気コイル・ヒーター,熱電対が付いているコイル・ヒーター |
||

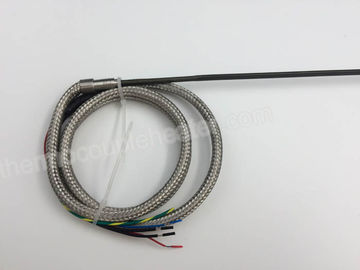

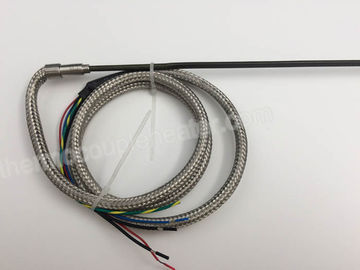

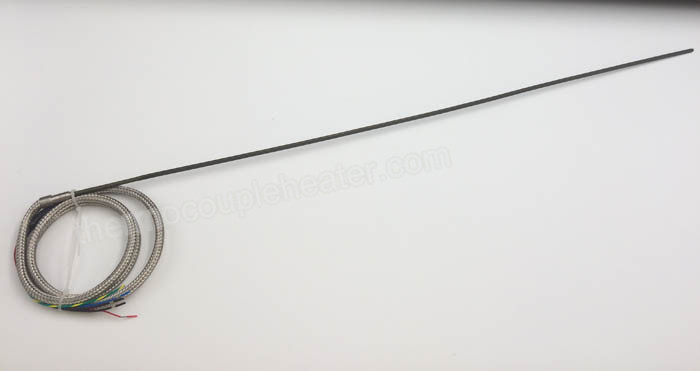

Jのタイプ熱電対およびSSのブレードによって保護される鉛が付いている2.2 x 4.2mmケーブルのヒーター
1. コイル・ヒーターの報告書の紹介
コイルおよびケーブルのヒーターは組の小さいコイルか非常に密なMgO媒体の中のまっすぐな抵抗ワイヤーの2ラインを置くことによってなされます。この中心はステンレス鋼の貝にそれから挿入されます。これらの高性能暖房の細胞は1500° F.までの温度を得ることができます。
unformedまっすぐな段階のコイルばねのヒーターは6ftの最大長があり、横断面はケーブルのヒーターは長い300ftである場合もあり、円形の横断面で利用できるが正方形または長方形である場合もあります。熱電対センサーはヒーターの先端か中間に内部的に取付けることができます。
コイルおよびケーブルのヒーターはヒーターの先端か中間に内部的に置くことができる「J」のタイプか「K」のタイプ熱電対センサーを収容できます。それらはまたは分散ワット数構成側面図を描くために同様に作ることができます。
標準的なケーブルのヒーターの外装材料はステンレス製の304です;暖房の中心はニッケルのChromeコイル状かまっすぐな固体ワイヤーです。ケーブルのヒーターは35までW/in2熱容量を送信、15000F表面温度まで達成できます。
ケーブルのヒーターは多量の熱が限られたスペースに要求される時はいつでも理想的であるコイル・ヒーターを形作るためにコイル状であることができます。コイル・ヒーターに多くの適用がありますが、プラスチック射出成形の熱いランナーのノズルの中の強力な暖房の細胞として大抵利用されます。
2.コイル・ヒーターの特徴
3. コイル・ヒーター変数。
|
ばねのコイル・ヒーター（Hシリーズ） |
3.0x3.0 |
Φ3.0 |
Φ4.0 |
Φ5.0 |
3.5x3.5 |
5.0x5.0 |
|
電圧 |
220V、230V、240V |
|||||
|
力の許容115W-200W |
+/-10% |
|||||
|
力の許容201W-2000W |
+5%-10% |
|||||
|
ジャケットの長さ |
30mm~280mm |
|||||
|
内部の袖/包まれた直径の直径 |
10mm~42mm |
|||||
|
Unheatingの長さ |
45mm |
|||||
|
最高の出力密度 |
9W/cmの² |
|||||
|
暖房の長さの許容 |
+/-0.05mm |
|||||
|
Unheatingの長さの許容 |
+/-2.5% |
|||||
|
許容ID d ≤20mm |
内部の袖なし:- 0.15mm |
|||||
|
許容ID d 20mm~30mm |
内部の袖なし:- 0.20mm |
|||||
|
許容ID d ≥30mm |
内部の袖なし:- 0.25mm |
|||||
|
許容横断面 |
+/-0.15mm |
+/-0.20mm |
||||
|
熱電対 |
K、J、E |
どれも |
||||
|
材料 |
304,321,316 |
|||||
|
最高の働く温度 |
650℃ |
|||||
|
電気強さは死にます |
800V |
1000V |
||||
4.ばねのコイル・ヒーターの塗布
