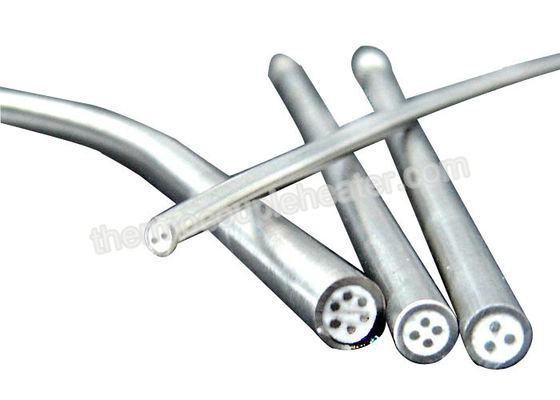

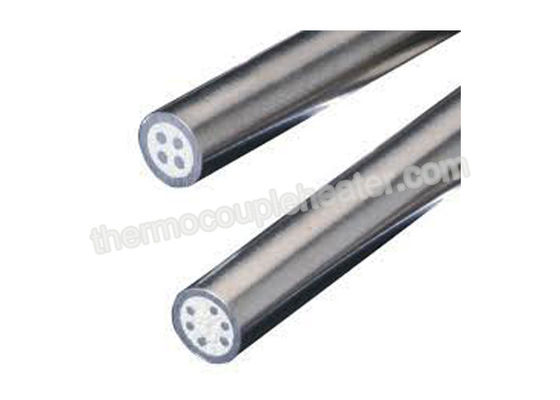

高精度な鉱物はおおう熱電対/耐熱性ケーブルのための送電線を絶縁しました

高精度な鉱物はおおう熱電対/耐熱性ケーブルのための送電線を絶縁しました

    • High Accuracy Mineral Insulated Power Cable for Thermocouple / Heat Resistant Cable Sheathing
    • High Accuracy Mineral Insulated Power Cable for Thermocouple / Heat Resistant Cable Sheathing
  • High Accuracy Mineral Insulated Power Cable for Thermocouple / Heat Resistant Cable Sheathing

    商品の詳細:

    起源の場所: 中国
    ブランド名: GME
    証明: ISO 9001

    お支払配送条件:

    最小注文数量: 100 メートル
    価格: Negotiable
    パッケージの詳細: 標準的な輸出梱包
    受渡し時間: 3~20 仕事日はの後のあなたの支払を受け取りました
    支払条件: T/T、ウェスタン・ユニオン、Paypel
    供給の能力: 1 ヶ月あたりの 300000 メートル
    接触
    詳細製品概要
    製品名: ミネラルは、ケーブル絶縁 直径: 0.25mm~12.70mm
    口径測定: 口径測定 K、J、E、T、N、S、R、B コンダクター: 2 本のワイヤー、4wires、6wires
    精度: クラス I アプリケーション: 産業温度検出器
    コア: 、複式アパート単信、Triplex 外装材料: SS304、SS321、SS316、INCONEL600 等
    ワイヤー直径: 外径の 15% -17% 管の厚さ: 外径の 10% -12%
    断熱材: 酸化マグネシウム
    ハイライト:

    鉱物によって絶縁される金属によっておおわれるケーブル

    ,

    ミネラルは、ケーブルを加熱絶縁





    高精度な熱電対のための鉱物によって絶縁されるケーブル



    高精度な鉱物はおおう熱電対/耐熱性ケーブルのための送電線を絶縁しました



    高精度な鉱物はおおう熱電対/耐熱性ケーブルのための送電線を絶縁しました



    1. 記述



    鉱物によって絶縁される熱電対ケーブルは熱電対を作り出す中心材料です。 それは普通 Inconel のステンレス鋼か外装、酸化マグネシウムの (MgO) の粉および熱電コンダクターから成り立ちます; 酸化マグネシウムの (MgO) の粉は外装で外装と熱電コンダクター間の分離そして電気分離を維持するために気分にさせられます。 高温および圧力で安定しているので酸化マグネシウム (MgO) は MI の熱電対ケーブルのために絶縁材としてできれば使用されます。それは高い電気の抵抗を提供し、また経済的です。



    2. 特徴



    1)。 金属の外装は汚染から内部の熱電対のコンダクターを保護できましたりそれに湿気を防止、溶接できる、密集したおよび機械的に強くさせます。
    2)。 MI によって絶縁される熱電対ケーブルは小さい直径の熱電対を作ることを容易にします;
    3)。 きちんと作られたケーブルの小さい固まりそして高い熱伝導性は終了する熱電対アセンブリの速い熱応答を可能にします。
    4)。 異なった外装材料は腐食物および非常に高温度の環境に対して強い抵抗を提供するために選ぶことができます。



    3. 外装材料



    SS304
    最高。 温度: 900°C (1650°F)。

    この外装材料は低温で最も広く利用されています。 化学薬品、食糧、飲料および耐食性がまた低価格の防蝕外装材料である、絶対必要である他の企業で主に使用されて。 482°C への 871°C (1600°F)範囲への 900° の有害な炭化物の沈殿物に応じて。



    SS321
    最高。 温度: 871°C (1600°F)。 粒界腐食のために安定するチタニウムを除くステンレス鋼 304 にかなり類似した。 SS321 が 871°C (1600°F)範囲に 482° の炭化物の沈殿物への感受性をへの 900° 克服するのに使用されています。 主要出願は宇宙航空および化学です。



    SS316
    最高。 温度: 900°C (1650°F)。 それはオーステナイトのステンレス鋼の等級の最もよい耐食性です。 H2S のよい耐食性。 食糧および化学工業で大抵使用されて。 482° への 871°C (1600°F)範囲への 900° の有害な炭化物の沈殿物に応じて。



    SS310
    最高。 温度: 1150°C (2100°F)。 に類似したしかし機械および耐食性の 304 の SS よりよくして下さい。 熱抵抗でまたよい。 SS310 は 25% の Cr、20% NI を含んでいます。 304 の SS 延性がある。



    Inconel 600
    最高温度: 1177°C (2150°F)連続的; 1260°C (2300°F)断続的。 類似した 600 を驚くべき酸化抵抗のためのアルミニウムの付加と合金にするため。 、特によいよいクリープの破裂の強さの浸炭の環境で高温耐食性のために使用される。 真空の炉で使用することができません! 538° に 760°C (1400°F)温度較差への 1000° の延長された暖房によって粒界の攻撃に敏感。



    4. 化学成分



    外装材料 化学成分 最高。 臨時雇用者。 空気 溶ける臨時雇用者。
    C Si Mn P S Cr NI
    SS304 ≤0.07 ≤1.00 ≤2.00 ≤0.035 ≤0.03 17-19 8-11 - 900℃ 1405℃
    SS321 ≤0.12 ≤1.00 ≤2.00 ≤0.035 ≤0.03 17-19 8-11 5 (C%-0.02) ~0.08 870℃ 1400℃
    SS316 ≤0.08 ≤1.00 ≤2.00 ≤0.035 ≤0.03 16-19 11-14 Mo: 1.8-2.5 925℃ 1370℃
    SS310 ≤0.08 ≤1.00 ≤2.00 ≤0.035 ≤0.03 24-26 19-22 チタニウム: 5C%-0.07 1090℃ 1405℃
    INC600 ≤0.15 ≤0.50 ≤1.00 ≤0.030 ≤0.015 14-17 >72 Fe: 6-10、CU: <0> 1090℃ 1400℃



    5. 外装の指定



    外装材料 外装 OD (mm) 壁厚さ(mm) ワイヤー Dia. (mm) コイルの長さ(m)

    SS304

    SS321

    SS316

    3.0 0.30-0.48 0.45-0.60 100
    3.2 0.32-0.58 0.48-0.68 100
    4.0 0.40-0.62 0.60-0.70 70
    4.8 0.48-0.83 0.72-0.85 70
    5.0 0.50-0.85 0.75-0.90 50
    6.0 0.60-1.08 0.90-1.10 50
    6.4 0.64-1.15 0.92-1.12 40
    8.0 0.80-1.44 1.20-1.40 30



    6. 口径測定の許容



    コンダクター 口径測定 正確さ
    I II
    許容 温度 許容 温度
    NI の Cr - NI Si K 1.5 または 0.4%t -40~1000 2.5 または 0.75%t -40~1000
    NI の Cr Si- NI Si N -40~1000 -40~1000
    NI の Cr - Konstantan E -40~800 -40~800
    Fe - Konstantan J -40~750 -40~750
    CU - Konstantan T 1.5 または 0.4%t -40~350 1 または 0.75%t -40~350
    Pt RH 10 - Pt S 1 または 1+ (t-1100) x0.003 0~1600 1.5 または 0.25%t 0~1600
    Pt RH 13 - Pt R 0~1600 0~1600
    Pt RH 13 - Pt RH 6 B --- ---

    600~1700
