| type: | insulated | conductor material: | Ni Si Cr |
|---|---|---|---|
| insulation material: | Silicone, fiberglass PFA, FEP, PTFE, PVC | sheath material: | Fluoroplastic |
| treatment: | hydrogen annealing | Size: | as customized size |
| ハイライト: | Thermocouple type N extension wire,PVC shielded thermocouple cable,Metal mesh thermocouple compensating wire |
||

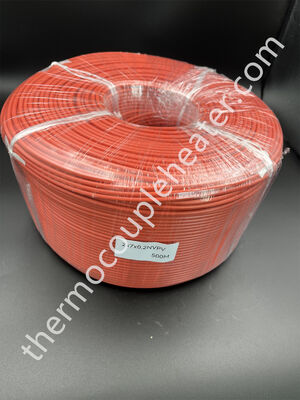

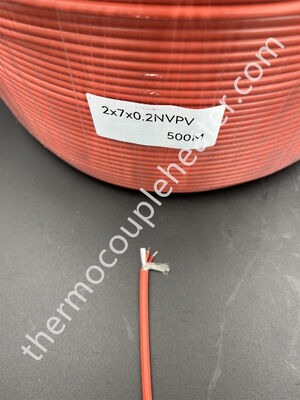

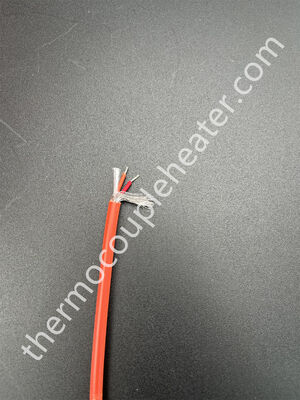

PVCおよび金属メッシュのN型熱電対延長ワイヤーケーブル
説明:
1.スタイル:補償ワイヤー
2.熱電対RTDワイヤー
熱電対RTDワイヤー分類
1.熱電対レベル（高温レベル）。このタイプの熱電対ワイヤーは、主にK、J、E、T、N、Lなどの熱電対およびその他の高温検出器、温度センサーなどに適しています。
2.補償ワイヤーレベル（低温レベル）。このタイプの熱電対ワイヤーは、主にS、R、B、K、E、J、T、N、Lなどの各種熱電対の補償ケーブルおよび延長ワイヤー、加熱ケーブル、制御ケーブルなどに適しています。
製品説明:
熱電対の種類とインデックス |
||
種類 |
タイプ |
測定範囲(°C) |
NiCr-NiSi |
K |
-200-1300 |
NiCr-CuNi |
E |
-200-900 |
Fe-CuNi |
J |
-40-750 |
Cu-CuNi |
T |
-200-350 |
NiCrSi-NiSi |
N |
-200-1300 |
NiCr-AuFe0.07 |
NiCr-AuFe0.07 |
-270-0 |
ガラス繊維絶縁熱電対ワイヤーの寸法と許容差
寸法/許容差 mm): 4.0+-0.25
熱電対ワイヤーのカラーコードと初期校正許容差:
| 熱電対タイプ | ANSIカラーコード | 初期校正許容差 | ||||
| ワイヤー合金 | 校正 | +/- 導体 |
ジャケット | 温度範囲 | 標準 制限 |
特殊 制限 |
| 鉄(+) vs. コンスタンタン(-) |
J | 白/赤 | 茶色 | 0°C～+285°C 285°C～+750°C |
±2.2°C ± .75% |
±1.1°C ± .4% |
| クロメル(+) vs. アルミメル(-) |
K | 黄色/赤 | 茶色 | -200°C～-110°C -110°C～0°C 0°C～+285°C 285°C～+1250°C |
± 2% ±2.2°C ±2.2°C ± .75% |
±1.1°C ± .4% |
| 銅(+) vs. コンスタンタン(-) |
T | 青/赤 | 茶色 | -200°C～-65°C -65°C～+130°C 130°C～+350°C |
± 1.5% ±1°C ± .75% |
± .8% ± .5°C ± .4% |
| クロメル(+) vs. コンスタンタン(-) |
E | 紫/赤 | 茶色 | -200°C～-170°C -170°C～+250°C 250°C～+340°C 340°C+900°C |
± 1% ±1.7°C ±1.7°C ± .5% |
±1°C ±1°C ± .4% ± .4% |
