| モデル番号: | REX-C100温度調節器 | 使い方: | 産業 |
|---|---|---|---|
| 製品名: | C100理性的なPIDの温度調節器 | 入力信号: | 熱電対、RTD |
| 電源: | AC110-240V、220V 50/60のHz | ||
| ハイライト: | サーモスタットの温度調節器,熱いランナーの温度調節器 |
||

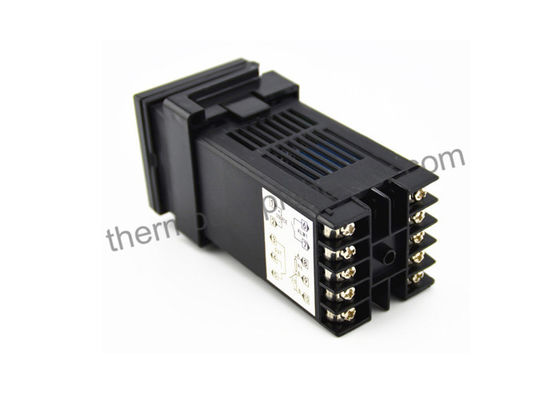

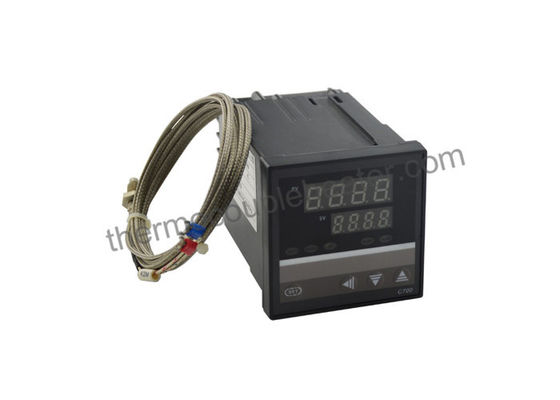

デジタル表示装置が付いている革新的な産業TC RTD pidの温度調節器
概説
REXシリーズPID温度調節器は開発される新製品です
私達の会社。それはメートルを調節する特別なマイクロコンピューターをそれ採用します
従って切換え力および表面の台紙の技術(SMT)を用います
コントローラーはかなりスマート、信頼できます。その特殊関数は自動車を好みます
診断、自動設定およびインテリジェント制御。それはで広く使用することができます
表示すれば温度の変数の制御は、圧力をかけましたり、流れます
液体レベル。
Specitications
| 入力仕様書 | 熱電対:K、J、S、熱抵抗Rの:Pt100、RTD |
| 出力信号 | 任意出力 |
| 測定の精密 | 1.0クラス（±1.0%F±1）の0.5のクラス（±0.5%F+1） |
| 調整方法 | Pの価値に従う理性的なPID制御、IのD変数、 私達は（P=0オン・オフ制御です）、PI、PDのPIDの調整モードはPを得てもいいです |
| 警報機能（任意機能） | 上限、低限、偏差の価値、絶対値 |
| 接点容量（抵抗負荷）:AC250V 2A | |
| 電源 | AC85-AC265V 50/60のHz |
| パワー消費量 | ≤10VA |
| 労働条件 | 温度:- 10-50℃ |
| 湿気:≤85%RHの非腐食性の環境 |
1の入力:
熱電対（TC）、抵抗の温度は検出します（RTD）
標準的な流れおよび電圧信号。
2の表示:
プロセス価値（PV）、設定値（SV）:- 1999~+1999
出力（OUT1、OUT2）警報（ALM1、ALM2）自動設定（で）
表示:LED
3の制御方法
（1）.PID制御（を含むオン/オフ、PIDおよび連続的なPIDを置きます）
（2）.Autoの設定制御
4.Accuracy
測定の正確さ:±0.5%FS
冷たいターミナルの補償の間違い:±2℃ （柔らかさによって0~50℃の内で改めて下さい）
決断:14bit.Samplingperiod:0.5Sec.
5.Setting範囲:
設定値（SV）:PVの同じ範囲
比例帯（P）:0へのセット場合のフル レンジ0~ （オン/オフ制御）
IntegrationTime （I）:0へのセット場合の0~3600Sec （I動作無し）
微分時間（D）:0へのセット場合の0~3600Sec （動作無し）
比例した期間:1~100Sec
オン・オフ制御の出力されたhystereticループ幅:1~100℃ （または他のPVの単位）
6.Control出力
（出力される1つの）通貨:DC 0~10Ma、4~20mA （出力される<500>
RL （2の）電圧:DC 0-5V、1-5V （RL>10K）
（出力される3の）リレー:接点容量:250V AC 3A （抵抗負荷）
（出力される4の）電圧衝動:0-12V （半導体継電器SSRのために適当な）
（出力される5の）シリコン制御整流素子（SCR）:誘発するゼロ十字または
偏移誘発（抵抗負荷）
（6）出力される警急機能:最高で出力される2グループ12のモード
出力接点容量:250V AC 3A
7.Other変数
（1）絶縁抵抗:>50MΩ （500V DC）
（2の）絶縁材の強さ:1500V AC/min
（3の）パワー消費量:<10v>
（4）サービス環境:0~50℃、30~85RHの腐食性のガス無し
（5つの）重量:abt.0.5Kg （C900タイプ）
出力される5.First制御（OUT1） （暖房の側面）
M:リレー接点は8つを出力しました:現在の出力（DC 4~20mA）
V:電圧衝動の出力T:出力を運転する水和
出力される6.Second制御（OUT2） （冷却の側面）
0:制御操作がFまたはDである時
M:リレー接点の出力
8:現在の出力（DC 4~20mA）
V:電圧衝動の出力
T:出力を運転する水和
7.First警報（ALM1） 8.Second警報（ALM2）
N:警報無しA:上部限界のバイアス警報
B:低限界のバイアス警報C:上下限界バイアス警報
D:区域の警報
E:付すスタンバイの上部限界バイアス警報
F:付すスタンバイの低限界バイアス警報
G:付すスタンバイの上下限界バイアス警報
H:上部限界の入力価値警報
J:低限界の入力価値警報
K:付すスタンバイの上部限界の入力価値警報
L:付すスタンバイの低限界の入力価値警報
適用
