商品の詳細:
お支払配送条件:
|
中国
| 製品名: | ケーブルのヒーター | 熱電対: | J をタイプして下さい |
|---|---|---|---|
| アプリケーション: | 熱いランナーのプラスチック型 | 材料: | ステンレス鋼 304、316 |
| 耐湿性: | IP 65 | 絶縁された材料: | Comressed MgO |
| 保証: | 1 年間 | 導線の長さ: | 1000 の mm またはカスタマイズされる |
| ハイライト: | 電気抵抗ヒーター,熱電対が付いているコイル・ヒーター |
||

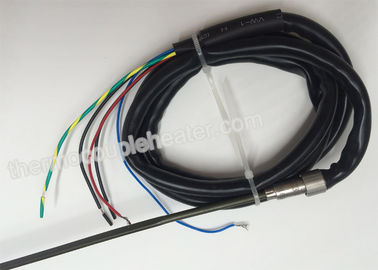

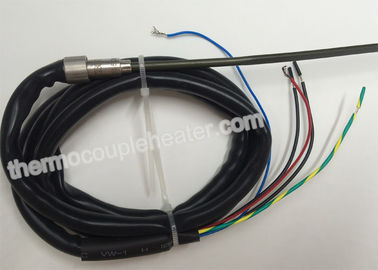

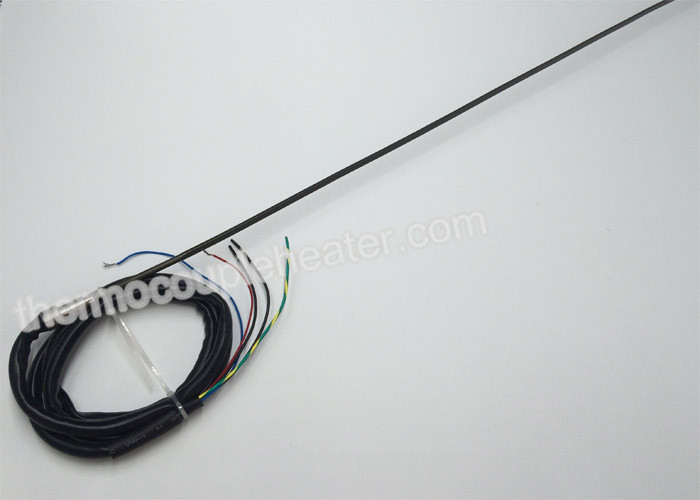

Jのタイプ熱電対および黒いシリコーン ケーブルが付いている熱いランナー ケーブルのヒーター
1. コイル・ヒーターの報告書の紹介
コイル・ヒーターは適用範囲が広く、異なった形および構成を得ることができる小さい長方形の、正方形または円形の横断面がある高性能の小型管状のヒーターです。
標準的なケーブルのヒーターの外装材料はステンレス製の304です;暖房の中心はニッケルのChromeコイル状かまっすぐな固体ワイヤーです。ケーブルのヒーターは35までW/in2熱容量を送信、15000F表面温度まで達成できます。
ケーブルのヒーターは多量の熱が限られたスペースに要求される時はいつでも理想的であるコイル・ヒーターを形作るためにコイル状であることができます。コイル・ヒーターに多くの適用がありますが、プラスチック射出成形の熱いランナーのノズルの中の強力な暖房の細胞として大抵利用されます。
コイルおよびケーブルのヒーターはヒーターの先端か中間に内部的に置くことができる「J」のタイプか「K」のタイプ熱電対センサーを収容できます。それらはまたは分散ワット数構成側面図を描くために同様に作ることができます。
2.コイル・ヒーターの特徴
3. コイル・ヒーター変数。
|
ばねのコイル・ヒーター（Hシリーズ） |
3.0x3.0 |
Φ3.0 |
Φ4.0 |
Φ5.0 |
3.5x3.5 |
5.0x5.0 |
|
電圧 |
220V、230V、240V |
|||||
|
力の許容115W-200W |
+/-10% |
|||||
|
力の許容201W-2000W |
+5%-10% |
|||||
|
ジャケットの長さ |
30mm~280mm |
|||||
|
内部の袖/包まれた直径の直径 |
10mm~42mm |
|||||
|
Unheatingの長さ |
45mm |
|||||
|
最高の出力密度 |
9W/cmの² |
|||||
|
暖房の長さの許容 |
+/-0.05mm |
|||||
|
Unheatingの長さの許容 |
+/-2.5% |
|||||
|
許容ID d ≤20mm |
内部の袖なし:- 0.15mm |
|||||
|
許容ID d 20mm~30mm |
内部の袖なし:- 0.20mm |
|||||
|
許容ID d ≥30mm |
内部の袖なし:- 0.25mm |
|||||
|
許容横断面 |
+/-0.15mm |
+/-0.20mm |
||||
|
熱電対 |
K、J、E |
どれも |
||||
|
材料 |
304,321,316 |
|||||
|
最高の働く温度 |
650℃ |
|||||
|
電気強さは死にます |
800V |
1000V |
||||
4.ばねのコイル・ヒーターの塗布
このヒート・コイルは熱いランナー システム、プラスチック企業、医学包装機械を広く加えられます
装置、投げるプロセス、他の電気暖房工業、等…
